您當前的位置是：五金沖壓件 >> 行業動態關于扭轉彈簧的工作原理及各部分名稱
發布時間：2019-08-26 15:22:07

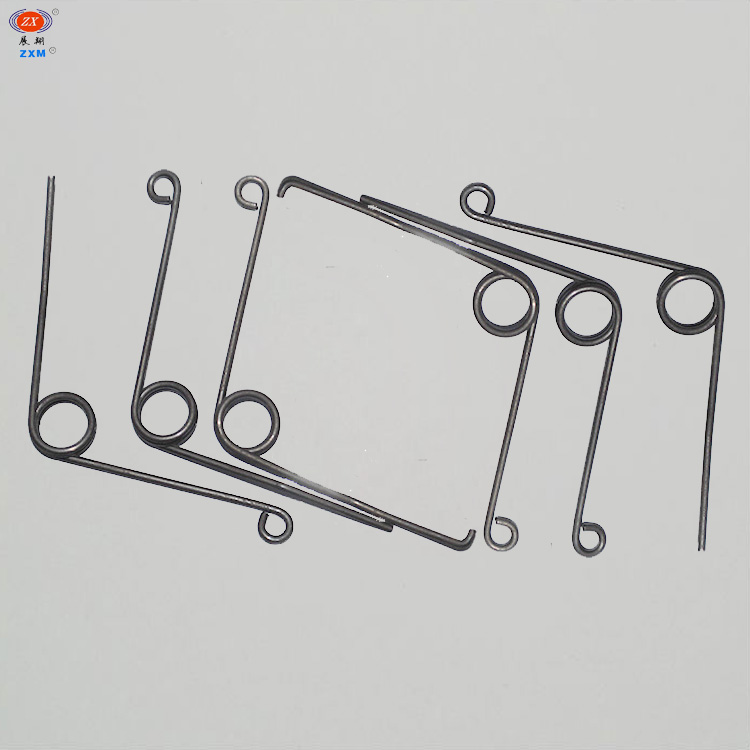

扭轉彈簧是一種利用彈性來工作的機械零件。一般用彈簧鋼制成。用以控制機件的運動、緩和沖擊或震動、貯蓄能量、測量力的大小等 廣泛應用于計算機，電子，家電，照相機，儀器，門，摩托車，收割機，汽車，等行業！下面我們一起來了解一下彈簧各部分名稱吧！
⑴彈簧絲直徑d：制造彈簧的鋼絲直徑。
⑵彈簧外徑D2：彈簧的大外徑。
⑶彈簧內徑D1：彈簧的小外徑。
⑷彈簧中徑D：彈簧的平均直徑。它們的計算公式為：D=（D2+D1）÷2=D1+d=D2－d
⑸t：除支撐圈外，彈簧相鄰兩圈對應點在中徑上的軸向距離成為節距，用t表示。
⑹有效圈數n：彈簧能保持相同節距的圈數。
⑺支撐圈數n2：為了使彈簧在工作時受力均勻，保證軸線垂直端面、制造時，常將彈簧兩端并緊。并緊的圈數僅起支撐作用，稱為支撐圈。一般有1.5T、2T、2.5T，常用的是2T。
⑻總圈數n1: 有效圈數與支撐圈的和。即n1=n+n2.
⑼自由高H0：彈簧在未受外力作用下的高度。由下式計算：H0=nt+(n2-0.5）d=nt+1.5d (n2=2時） ?、螐椈烧归_長度L：繞制彈簧時所需鋼絲的長度。L≈n1 （ЛD2）2+n2 （壓簧） L=ЛD2 n+鉤部展開長度（拉簧）
⑾螺旋方向：有左右旋之分，常用右旋，圖紙沒注明的一般用右旋。
⑿ 彈簧旋繞比；中徑D與 鋼絲直徑d之比。
⑴彈簧絲直徑d：制造彈簧的鋼絲直徑。
⑵彈簧外徑D2：彈簧的大外徑。
⑶彈簧內徑D1：彈簧的小外徑。
⑷彈簧中徑D：彈簧的平均直徑。它們的計算公式為：D=（D2+D1）÷2=D1+d=D2－d
⑸t：除支撐圈外，彈簧相鄰兩圈對應點在中徑上的軸向距離成為節距，用t表示。
⑹有效圈數n：彈簧能保持相同節距的圈數。
⑺支撐圈數n2：為了使彈簧在工作時受力均勻，保證軸線垂直端面、制造時，常將彈簧兩端并緊。并緊的圈數僅起支撐作用，稱為支撐圈。一般有1.5T、2T、2.5T，常用的是2T。
⑻總圈數n1: 有效圈數與支撐圈的和。即n1=n+n2.
⑼自由高H0：彈簧在未受外力作用下的高度。由下式計算：H0=nt+(n2-0.5）d=nt+1.5d (n2=2時） ?、螐椈烧归_長度L：繞制彈簧時所需鋼絲的長度。L≈n1 （ЛD2）2+n2 （壓簧） L=ЛD2 n+鉤部展開長度（拉簧）
⑾螺旋方向：有左右旋之分，常用右旋，圖紙沒注明的一般用右旋。
⑿ 彈簧旋繞比；中徑D與 鋼絲直徑d之比。
