壓力彈簧、拉力彈簧、扭力彈簧彈力計算公式詳解
壓力彈簧、拉力彈簧、扭力彈簧是三種為常見的彈簧，壓力彈簧、拉力彈簧、扭力彈簧的彈力怎么計算，本文為您詳解，壓力彈簧、拉力彈簧、扭力彈簧的彈力計算公式。

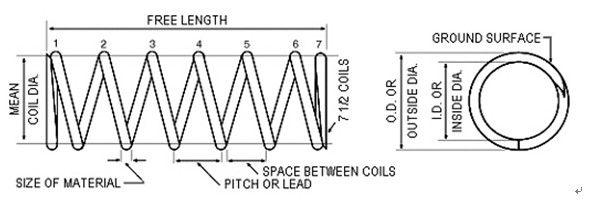

一、壓力彈簧
· 壓力彈簧的設計數據，除彈簧尺寸外，更需要計算出大負荷及變位尺寸的負荷;
· 彈簧常數：以k表示，當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm);
· 彈簧常數公式(單位：kgf/mm)：
G=線材的鋼性模數：琴鋼絲G=8000 ;不銹鋼絲G=7300 ，磷青銅線G=4500 ，黃銅線G=3500
d=線徑
Do=OD=外徑
Di=ID=內徑
Dm=MD=中徑=Do-d
N=總?cè)?shù)
Nc=有效圈數=N-2
彈簧常數計算范例:
線徑=2.0mm , 外徑=22mm , 總?cè)?shù)=5.5圈 ,鋼絲材質=琴鋼絲

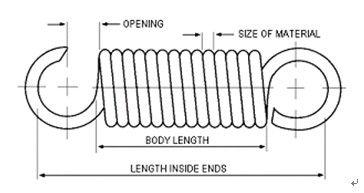

二、拉力彈簧
拉力彈簧的k值與壓力彈簧的計算公式相同
· 拉力彈簧的初張力：初張力等于適足拉開互相緊貼的彈簧并圈所需的力，初張力在彈簧卷制成形后發生。拉力彈簧在制作時，因鋼絲材質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等不同，使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉力彈簧時，應預拉至各并圈之間稍為分開一些間距所需的力稱為初張力。
· 初張力=P-(k×F1)=大負荷-(彈簧常數×拉伸長度)

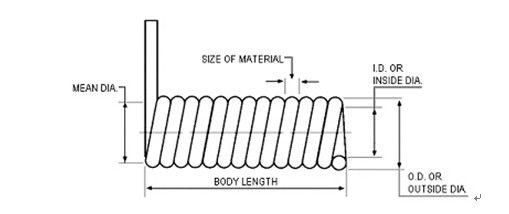

三、扭力彈簧
· 彈簧常數：以 k 表示,當彈簧被扭轉時，每增加1°扭轉角的負荷 (kgf/mm).
· 彈簧常數公式(單位：kgf/mm):
E=線材之鋼性模數：琴鋼絲E=21000 ,不銹鋼絲E=19400 ,磷青銅線E=11200 ,黃銅線E=11200
d=線徑
Do=OD=外徑
Di=ID=內徑
Dm=MD=中徑=Do-d
N=總?cè)?shù)
R=負荷作用的力臂
p=3.1416
